PLC（平面光波导）芯片与光纤阵列的粘接是光通信器件制造的核心工序，直接决定光模块的耦合效率、信号传输损耗与使用寿命。随着 5G 通信、数据中心向高速率演进，光信号传输对精度要求达亚微米级 —— 光纤与波导对准误差需＜±1μm，胶层厚度仅 5-10μm，且硅基芯片、光纤涂覆层对温度极度敏感。传统工艺瓶颈显著：热固化导致波导折射率偏移，汞灯 UV 固化能量均匀度不足 85%，引发插入损耗波动达 0.8-1.5dB，良率仅 85%，且含汞排放不符合环保要求。柯依努UVLED 固化光源凭借低温无损伤、精准控光、高效环保的特性，成为破解该工艺痛点的核心技术支撑。

一、核心技术支撑

精准光谱与能量控制：支持 365nm/385nm/395nm 多波长输出，精准匹配低收缩率 UV 胶（收缩率＜0.1%）的光引发剂吸收峰，适配率 98% 以上。通过矩阵式 LED 芯片与复眼透镜组设计，能量均匀度达 ±3%，有效照射范围内光强波动≤2%，确保超薄胶层同步固化。

低温无损伤设计：冷光源滤除红外辐射，固化时工件表面温升≤5℃，避免 PLC 芯片热变形与光纤涂覆层碳化，保障波导折射率稳定性。搭配水冷 / 风冷散热系统，设备连续工作 72 小时温度≤45℃，灯珠寿命达 20000 小时，无汞污染符合环保标准。

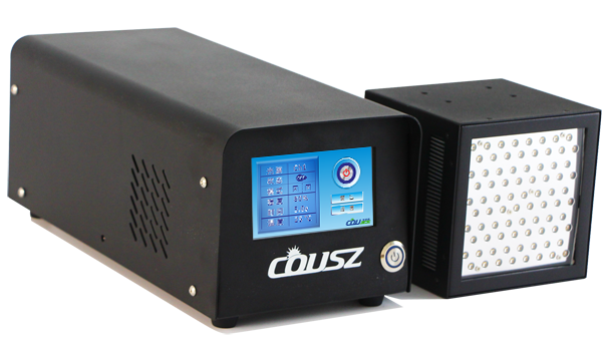

智能适配与量产优化：能量密度 50-10000mW/cm² 无级调节，支持 “预固化定位 + 主固化强化” 的阶梯式输出模式，避免胶层收缩导致的光纤偏移。支持一拖四、一拖八多通道设计，单台主机可驱动多个照射头独立工作，适配批量生产需求。

二、典型场景工艺适配

光模块密封固化：针对光模块外壳防水防尘需求，选用 395nm 波长 + 定向照射头，10 秒固化环形密封胶。固化后胶层耐击穿电压达 10kV/mm，经 85℃/85% RH 湿热测试 2000 小时无渗漏，满足 Bellcore 标准要求。

多通道阵列批量固化：采用 4 通道面光源系统，一次完成 64 组光纤阵列固化，单批次固化时间从 120 秒缩短至 25 秒。能量均匀性确保多通道损耗偏差＜0.05dB，产能较单头设备提升 3 倍，设备成本降低 40%。

三、应用成效与技术方向

1. 应用数据

• 某光通信企业引入后，PLC 芯片与光纤阵列粘接良率从 85% 提升至 99.2%，插入损耗超标报废率归零，单月减少损失 18 万元；

• 固化节拍从传统工艺的数分钟缩至 15-25 秒 / 批次，生产线效率提升 6 倍，能耗较汞灯设备降低 70%，年节电超 8 万元；

• 产品通过 Telcordia GR-253 标准认证，经 - 40℃~85℃冷热循环 1000 次后，胶层无开裂，光纤位置偏移＜0.5μm。

2. 技术升级

• 智能联动控制：集成 CCD 视觉检测与 AI 算法，实时监测胶层厚度与对准精度，自动匹配固化参数，调节精度 ±1%；

• 多工艺集成：开发 365nm+395nm 复合波长系统，同步满足粘接、密封、涂层固化需求，减少设备切换时间 50%；

• 高速通信适配：优化光穿透深度，适配更薄胶层（3μm 以下）与极细光纤（φ20μm），支撑 100G 以上高速光模块制造。

结语

柯依努UVLED 固化光源通过光谱精准适配、低温保护与多通道量产优化的协同作用，破解了 PLC 芯片与光纤阵列粘接中 “亚微米级对准” 与 “热损伤规避” 的核心矛盾，其应用数据已通过光通信行业权威标准验证。随着光通信技术向更高带宽、更小尺寸升级，该技术将进一步向智能检测一体化、超精密控光方向突破，为高速光互联器件制造提供坚实保障。
