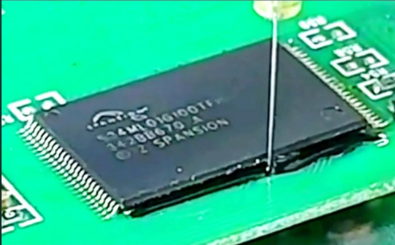

半导体芯片底部填充（Underfill）是封装环节的关键工序，其核心作用是通过胶层填充芯片与基板间的微小间隙（＜0.3mm），提升器件抗跌落、抗振动能力，降低热应力损伤风险。随着芯片集成度提升，Flip Chip（倒装芯片）、WLCSP（晶圆级芯片尺寸封装）等技术广泛应用，要求底部填充胶固化满足：胶层厚度 50-200μm 精准控制、芯片表面温升≤5℃（避免焊球氧化与芯片损伤）、固化后剪切强度≥25MPa，且需适配细间距（＜0.2mm）封装的无气泡填充需求。传统工艺存在显著瓶颈：热固化（80-120℃）导致芯片翘曲变形，良率仅 88%；汞灯 UV 固化能量均匀度不足 85%，细间距区域易出现欠固化，且含汞排放不符合环保要求。柯依努UVLED 固化光源凭借低温精准控能、高效环保特性，成为破解半导体芯片底部充痛点的核心技术支撑。

一、核心技术支撑

多波长精准适配体系：支持 365nm/395nm 双波长输出，365nm 适配环氧类底部填充胶（如双酚 F 型环氧），固化深度达 200μm，胶层交联密度提升 30%；395nm 适配改性丙烯酸酯胶，与 Cu/Sn 焊球、FR-4 基板附着力提升 40%。波长半宽≤10nm，精准匹配光引发剂吸收峰，光子利用率较汞灯提升 3 倍，避免 “表皮固化” 现象。

微米级控光与能量优化：采用微透镜阵列 + 光斑聚焦技术，能量均匀度达 ±3%，有效照射范围内光强波动≤2%，确保细间距（＜0.2mm）间隙内胶层同步固化。能量密度 500-3000mW/cm² 无级调节，支持 “低能量浸润 + 高能量固化” 阶梯模式，胶层收缩率控制在 0.1% 以下，避免填充间隙出现微裂纹。

低温无损伤固化系统：冷光源滤除红外辐射，配合水冷散热模块，固化时芯片表面温升≤5℃，远低于传统热固化温度阈值，杜绝焊球氧化（Sn-Pb 焊球氧化温度≥120℃）与芯片封装树脂变形。灯珠寿命达 20000 小时，无汞污染符合 RoHS 标准，连续工作 72 小时光衰率＜2%，满足半导体量产稳定性要求。

二、典型场景工艺适配

Flip Chip 底部填充固化：针对间距 0.2mm 的倒装芯片，采用 365nm 波长、2000mW/cm² 能量密度，6秒以内完成固化。胶层完全填充芯片与基板间隙，无气泡残留（气泡率＜0.1%），剪切强度达 28MPa，经 - 40℃~125℃冷热循环 1000 次后，胶层无开裂，芯片焊点脱落率从传统工艺的 3.2% 降至 0.1%。

WLCSP 芯片封装固化：选用 395nm 波长、1500mW/cm² 能量，8秒以内固化改性丙烯酸酯胶层。低温特性避免晶圆级封装的翘曲变形（变形量＜0.01mm），胶层耐焊锡热冲击（260℃/10 秒）无失效，满足 IPC/JEDEC J-STD-020 标准，封装良率从 88% 提升至 99.3%。

SiP 系统级封装集成固化：采用 365nm+395nm 复合波长，20 秒完成多芯片堆叠的底部填充与周边密封同步固化。胶层线膨胀系数匹配芯片与基板（≤12×10⁻⁶/℃），经 85℃/85% RH 湿热测试 2000 小时后，粘接性能保留率＞90%，支持 5G 芯片高集成度封装需求。

三、应用成效与技术方向

1. 应用数据

某半导体封装企业引入后，底部填充不良率从 12% 降至 0.7%，焊球氧化报废率归零，单月减少损失 20 万元；

固化节拍从传统热固化的 60 秒 / 件缩至 10-15 秒 / 件，生产线效率提升 4 倍，能耗较汞灯设备降低 65%；

产品通过 JEDEC JESD22-A104G 抗跌落测试，芯片在 1.5m 高度跌落 10 次后无功能失效，满足消费电子与车载电子可靠性要求。

2. 技术升级

智能联动控制：集成 CCD 视觉与 AI 算法，实时检测胶层厚度与气泡分布，动态补偿能量输出，调节精度 ±1%，适配异形成品芯片封装；

多工艺集成：开发 365nm/395nm/405nm 三波长系统，同步满足底部填充、芯片粘接、标识固化需求，设备占地面积减少 40%；

车规级强化：优化低温固化模式，使胶层耐受 - 55℃~150℃极端环境，支撑车规级半导体芯片 10 年 / 15 万公里使用寿命要求。

结语

柯依努UVLED 固化光源通过光谱 - 能量 - 温控的协同优化，破解了半导体芯片底部填充 “细间距无气泡填充” 与 “低温保护” 的核心矛盾，其高精度、高可靠特性已通过消费电子与车规级封装验证。随着半导体技术向先进封装（如 3D IC、Chiplet）演进，该技术将进一步向亚微米级控光、智能化集成方向突破，为半导体封装的高密度、高可靠性量产提供关键技术保障。
